概述

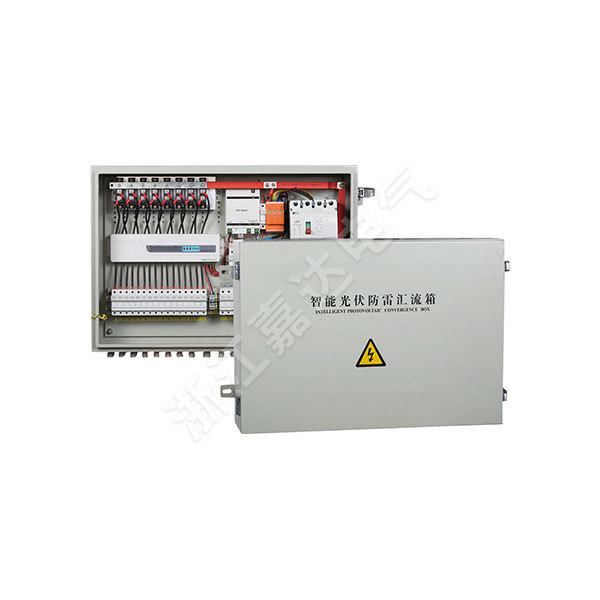

　　BWX防雷匯流箱是將24路光伏電池組件串的直流輸入?yún)R流合成1路或多路輸出，每路配熔斷絲，輸出配備防雷器和斷路器，簡化了直流配電柜及逆變器的輸入接線。提供防置保護，短路保護和接地保護，匯流箱分為智能和非智能兩種類型。智能防霞匯流銷內部裝有匯流監測單元，能監測每路光伏電池串輸入的電流、匯總輸出電壓、鎮體內的溫度及防雷器狀態、斷路器狀態等。

　　該裝置內部布置簡潔明了,布線整齊合理?？煽啃愿?維護簡單。戶外壁掛式安裝,能適應各種惡劣環境。除了相關中心元器件外,其他可按用戶要求定制。

　　功能特點

　　匯流箱的防護等級達到IP65，具備防水、防灰、防銹、防鹽霧，滿足室外安裝的要求;可同時接人多至24路電池串列;每路電池串列的正負都配有光伏用熔絲,對組件串出現故障時進行保護,熔斷器底座及熔絲配套使用,減少業主后期維護成本有效保護維修人員的人身安全;采用光伏用高壓防雷器能對匯流后的母線正對地、負對地進行保護，持續工作電(Uc)可達到1000VDC;匯流箱內的電源模塊能夠接入1000DCV的光伏電壓;匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件(直流CT傳感器)，對每一路光伏組串進行電流、母線電壓進行采集監測、報警和本地故障定位，并能對匯流箱內的溫度進行測量

　　防雷器及輸出斷路器的狀態檢測等;匯流箱內的監測模塊具備數碼顯示功能，能在設備上顯示每串組件串的電流，母線電壓，匯流箱內的溫度，斷路器防雷器的狀態,系統功率及設備地址等相關信息具備RS485/MODBUS-RTU串口通信:與外部接口部分均有防保護，能接收本地監控裝置的參數下載，進行分析處理，匯流箱工作電源可選擇外界22OVAC/DC或者由匯流箱本身提供的電源供電，如果采用匯流箱本身提供電源，現場可以不需要針對供電、單獨布線
