概述

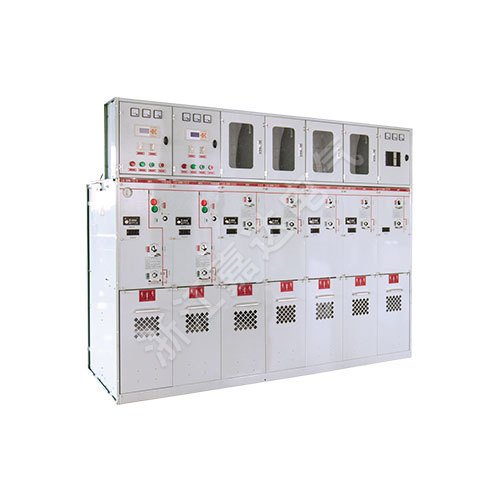

SRM6-12充氣式SF6金屬封閉全絕緣系列壞網開關柜。產品廣泛應用用于10kV/6kV配電系統，是城鄉各類用戶變配電系統的開關產品。開關 柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需 要。

SRM6-12充氣式壞網柜是一個密封的系統，其所帶電部件以及幵關封閉在不銹鋼的本體內。整個開關裝皆不受外部環境條件影響，從而可以運行可靠性及人身安全。并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線 安全絕緣和屏蔽，保 障了可靠性和安全性。SRM6-12充氣式環網柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念， 并將現場安裝及調試工作量。

SRM6-12充氣式環網柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自可擴展性，因而具有靈活性。

SRM6-12充氣式壞網柜執行GB標準。

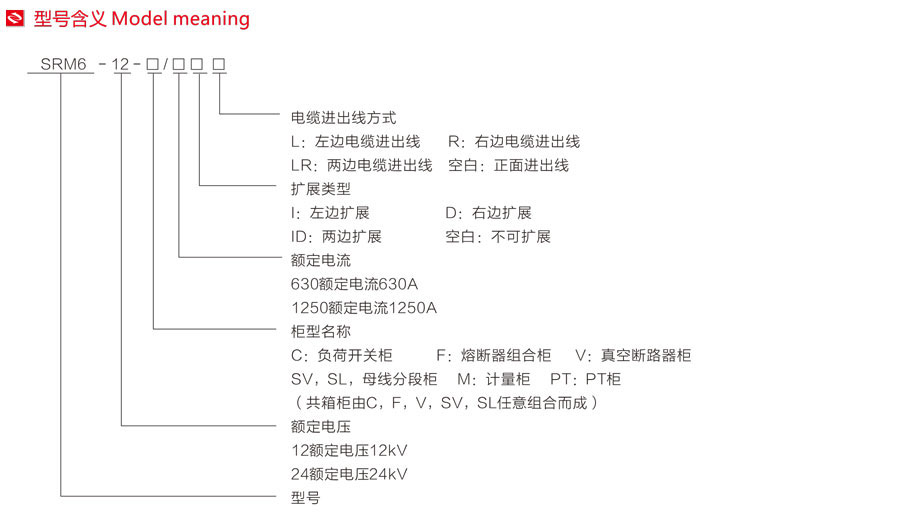

◆舉例說明：

◇ SRM6-12-C/630DL表示負荷開關柜，額定電壓12kV,額定電流630A，右邊擴展，左電纜進出線方式。

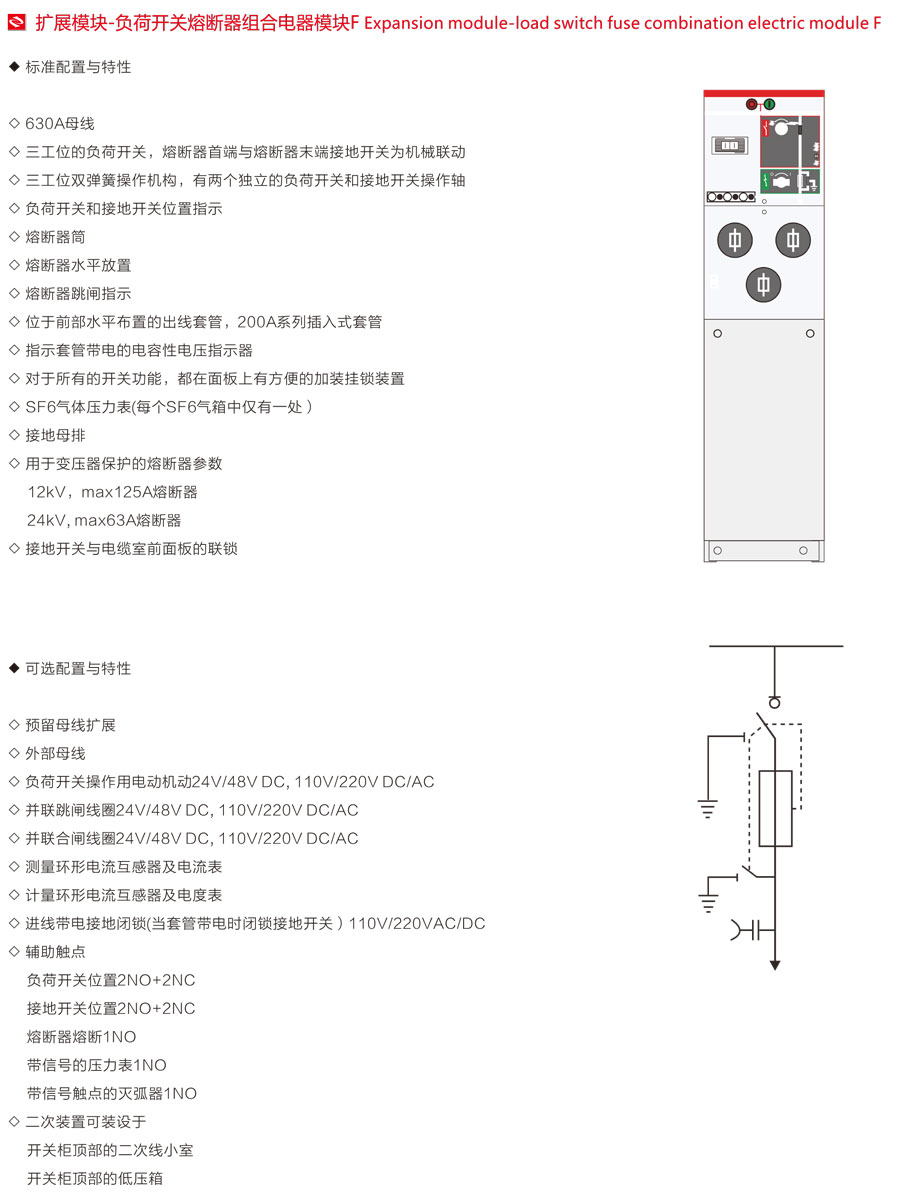

◇ SRM6-12-CF/630IR表示負荷開關單元和熔斷器組合單元組合而成，母線電壓12kV,母線電流630A,左邊擴展，右電纜進出線方式。

產品型號主要特點 Product model main features

◆操作安全

◆通過以下安全措施，我們可為用戶提供特別的安全保障：

◇ 一體化三工位負荷開關

◇ 斷路器采用負荷開關替代隔離開關，更安全可靠

◇ 一次側全密閉設計提供息外接觸的保護

◇ 滿足五防要求的機械聯鎖

◇ 帶電顯示器可提供進出線路帶電指示

◆運行可靠

◇ 全密閉設計，10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中；配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰

塵、潮濕、小動物等外界環境影響

◇ 彈簧儲能操作機構，可人工或電動操作

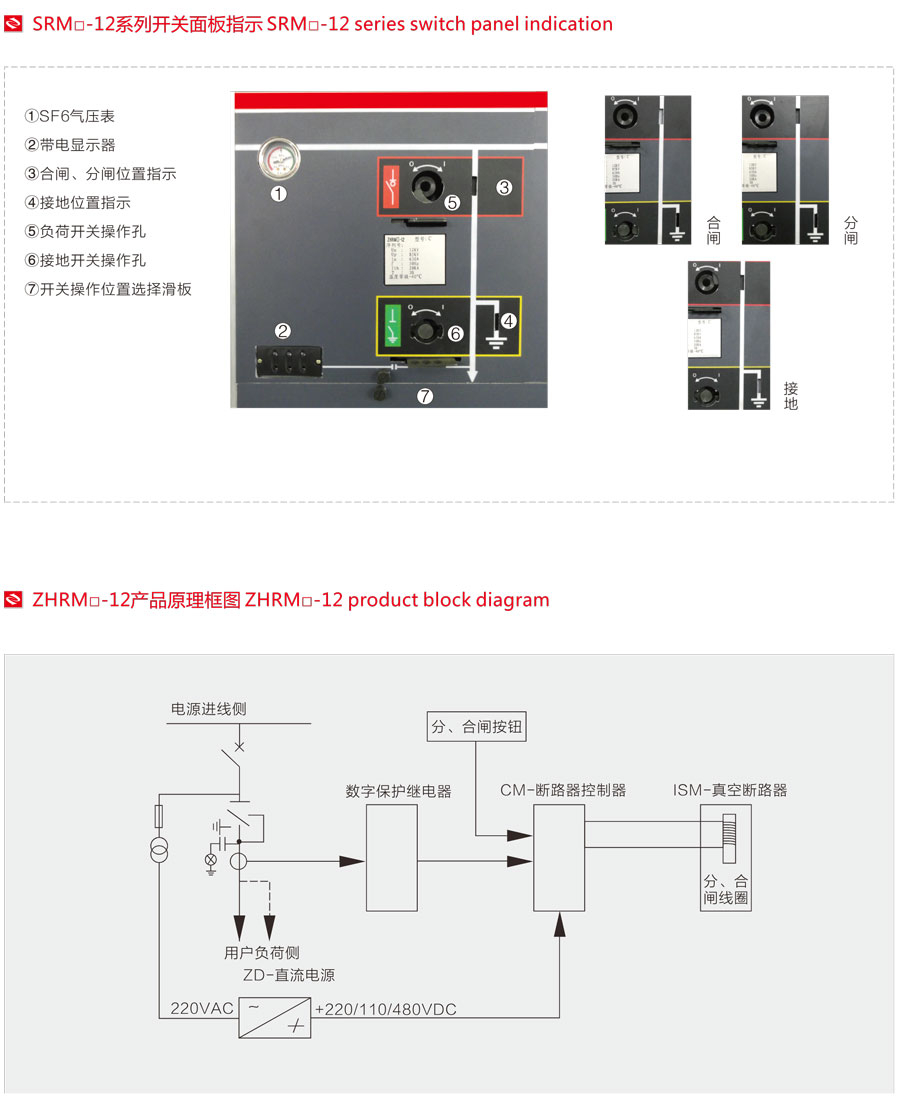

◇ 面板模擬線圖提供開關位置指示

◇ 柜體用鍍鋅板制作，表面靜電噴涂，增強抗腐蝕性能

◇ 壓力表監視箱體內SF6氣體安全壓力范圍

◆經濟性

◇ 免維護

◇ 高度可靠

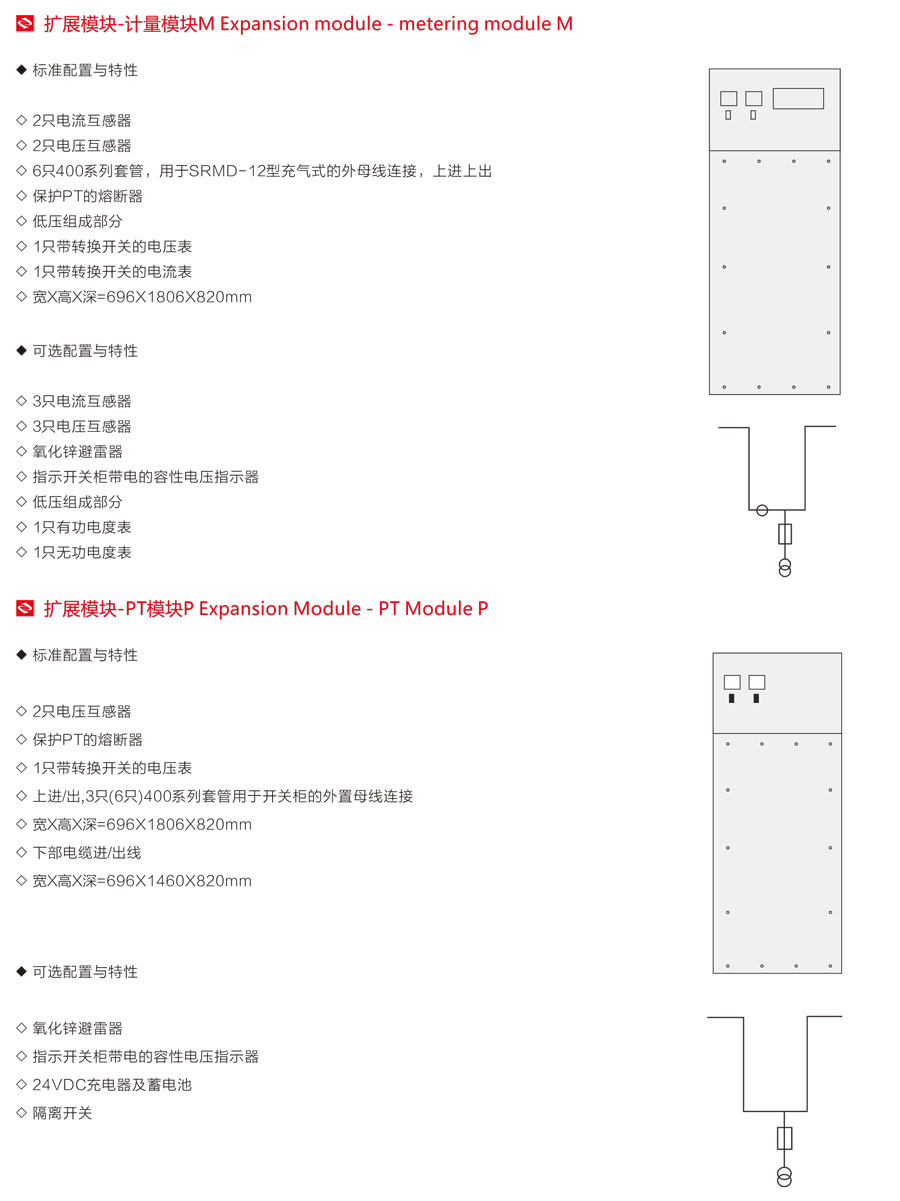

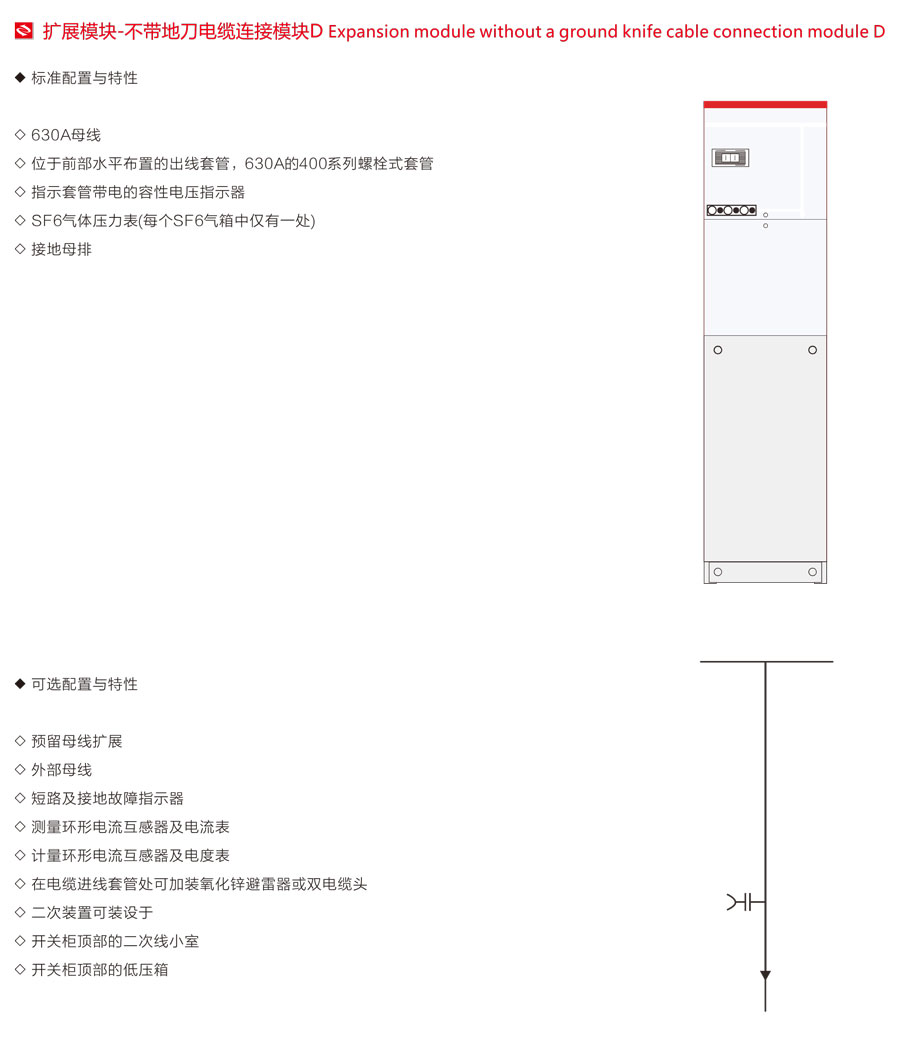

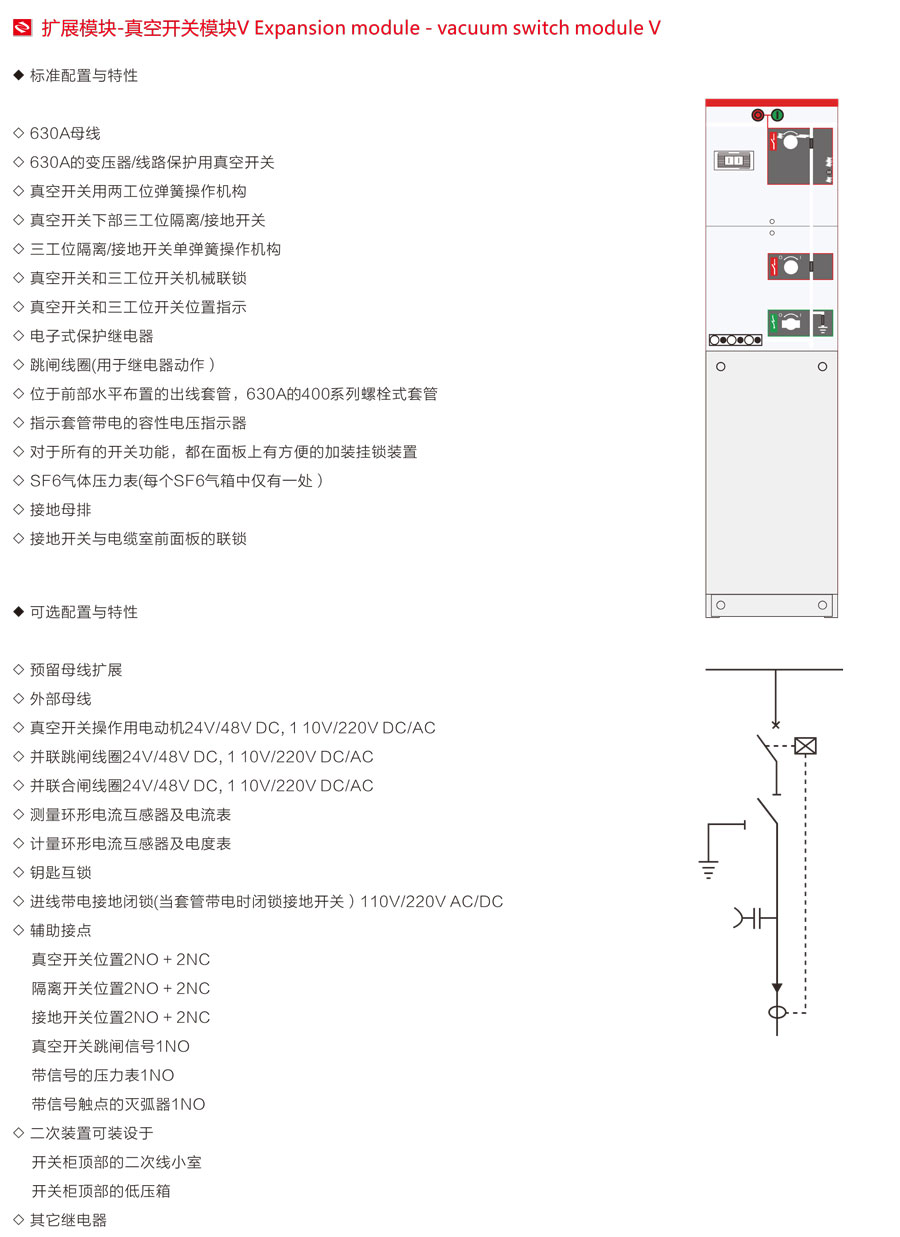

◆方案靈活

◇ 多種進線方式，可實現左、右、上或前進線

◇ 多種組合方式，各單元之間可實現任意組合

◇ 采用絕緣母線，可實現前后并柜或左右并柜

◇ 設計方案靈活

◆應用廣泛應用

◇ 饋出線容屋大、占地小，適合多種應用需求

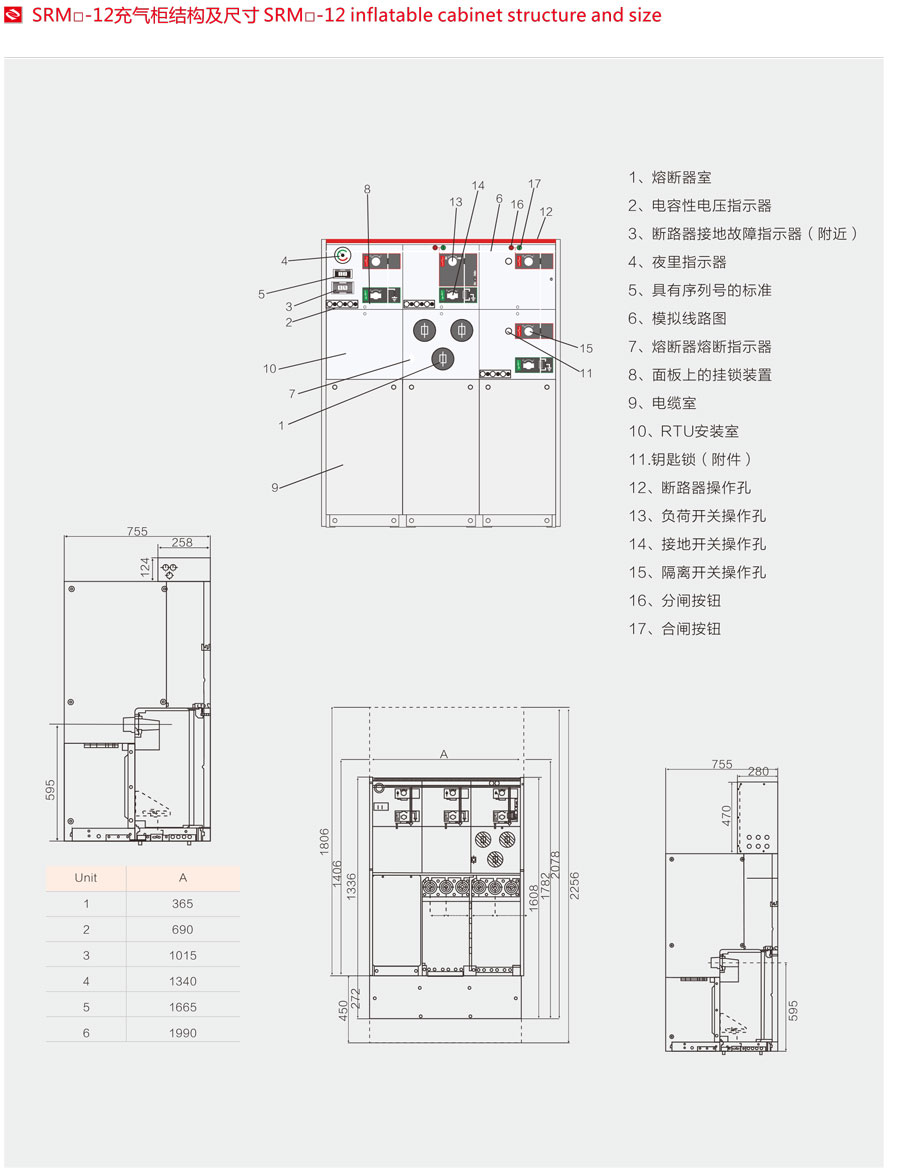

設計說明Design Notes

◆技術說明

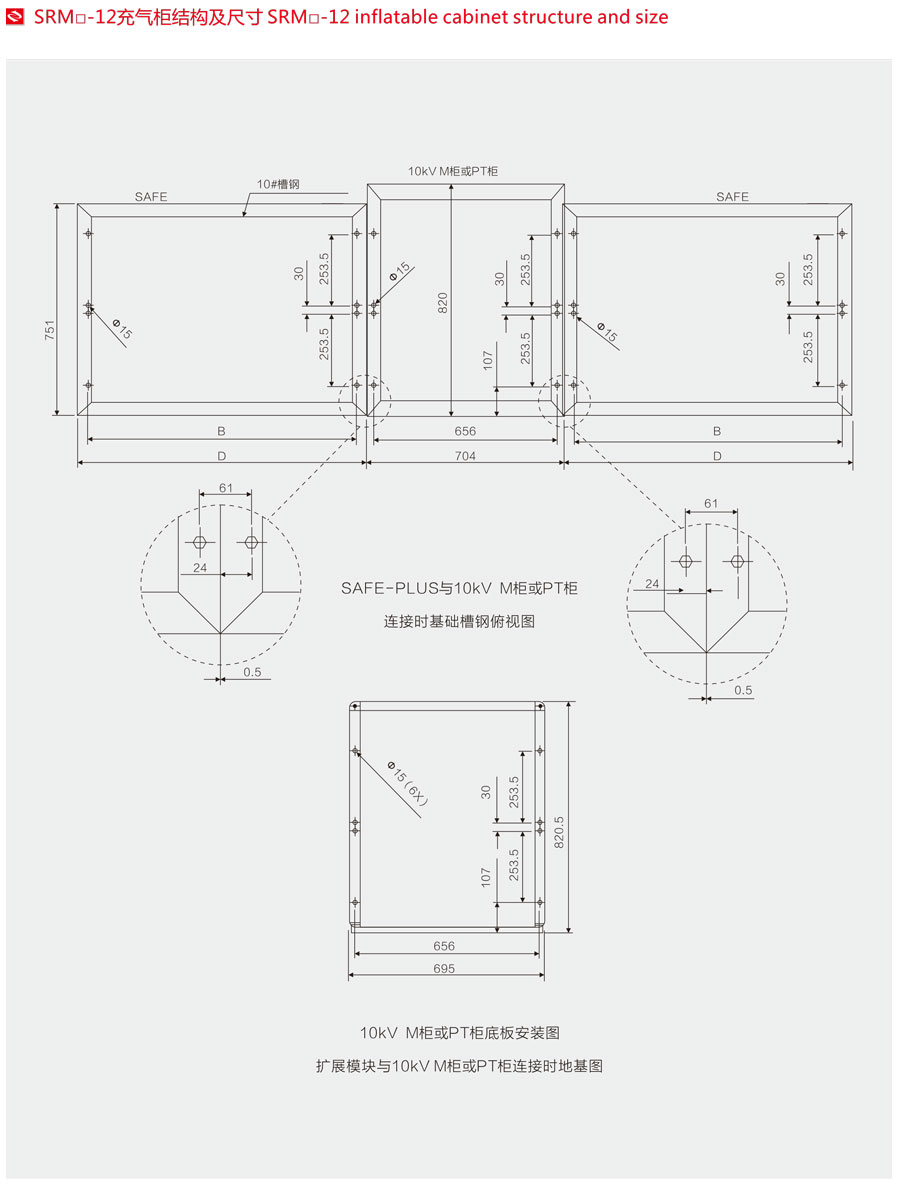

SRM6-12系列充氣式開關柜安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不銹鋼板制成。 SF6氣箱是一

個“密封壓力系統”。SF6氣體正常工作時壓力為0.15?0.4bar。氣箱裝有壓力釋放 裝置，當壓力過高時，保證氣體能從底部或后部釋放。

◆開關單元

負荷開關采用同軸旋轉雙斷點方式，通過同一操作孔與滑板配合進行動能操作，因此開關在任一時刻只能處于“合閘、分閘、接 地”三種狀

態的其中之一，避免誤操作。

◆操作機構

開關的操作機構安裝在氣箱外的前部，經工藝處理，防銹蝕，方便手動操作及維護，并很容易實現電動操作。
